Strukturni dizajn vijka
U našoj industriji dizajna plastičnih kalupa postoje mnoge vrste struktura kalupa. Za opće dizajnere kalupa, obični klizači i nagnute krovne strukture su svima poznati i mogu se dizajnirati. Ali za neke posebne i tipične kalupe uvijek će postojati osjećaj da ne postoji način da počnete sa strukturom. Danas ću vam objasniti projektne točke strukture kalupa s navojem. Nadam se da većina sveučilišnih entuzijasta i partnera koji žele dizajnirati kalupe koji žele znati više o pumpanju srca s navojem struktura će biti inspirirana:
Postoje dvije vrste navoja za plastične proizvode: vanjski navoji i unutarnji navoji. Za vanjske navoje s niskom preciznošću općenito se koriste Huff blokovi za njihovo oblikovanje, dok unutarnji navoji uglavnom zahtijevaju uređaje za vađenje navoja. Evo kratkog uvoda u metodu vađenja iz kalupa unutarnjih navoja i uvođenje zupčanika:
1. Prema načinu djelovanja:
1) Jezgra s navojem se okreće, a potisna ploča gura proizvod van;
2) Jezgra s navojem rotira i povlači se u isto vrijeme, a proizvod se prirodno odvaja.

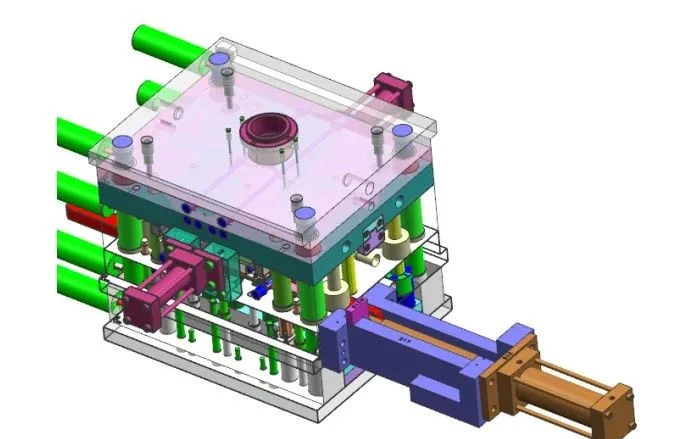

2. Prema načinu vožnje: vrste kalupa za vađenje zuba općenito se dijele na dvije vrste: jedna je kretanje zupčanika koju pokreće uljni cilindar, a druga je kretanje lanca kojeg pokreće motor. Sljedeće slika prikazuje kretanje zupčanika koje pokreće uljni cilindar:
Slika ispod prikazuje motor koji pokreće lanac na trzanje:
3. Načelo trzanja kalupa za vijčane zube: razmak zuba naramenica i naramenica mora biti isti kao i na proizvodu, a naramenice igraju vodeću ulogu. Uljni cilindar pokreće zupčanik 1 da se pomiče – zupčanik 1 pokreće zupčanike 2 i 3 za rotiranje zupčanika 3 pokreću zupčanik 4 za rotiranje zupčanika 4 i vijak su postavljeni kao jedan i okreću se zajedno, kao što je prikazano na slici ispod:

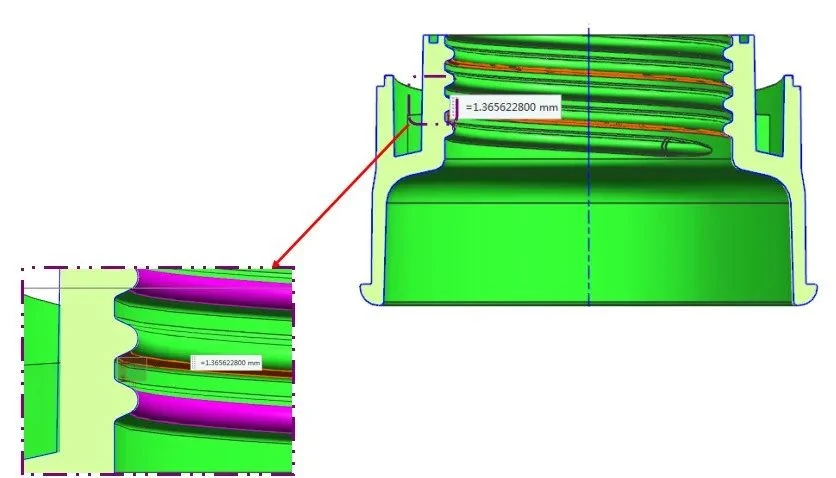

4. Prilikom projektiranja kalupa za navoj, morate znati korak zuba. Definicija koraka navoja je udaljenost koju navoj pomiče u okomitom smjeru nakon jedne rotacije, kao što je prikazano na slici ispod:
5. Razmak zubaca na mjestu lijepljenja proizvoda mora biti isti kao i kod vijka, inače će se proizvod lako ogrebati.
6. Kako pozvati zupčanike i letve: Hu Bo plug-in može pozvati zupčanike i letve. Prema rangiranju proizvoda u našem kalupu, možemo izravno odrediti krug indeksa koji zahtijevaju naši zupčanici, a tada su moduli zupčanika isti. Zupčanik se može pozvati kao što je prikazano na slici ispod:
7. Metoda zupčanja zupčanika: pravilo skidanja s vanjskim zupčanicima Hu Bo također je slijediti formulu (modul X broj zubaca=promjer kruga za indeksiranje)
8. Ako želite dizajnirati kalup za navoje, morate razumjeti odnos između zupčanika i zupčanika. Sljedeća slika prikazuje odnos između letve i zupčanika i odnos između svakog zupčanika:
9. Izračun broja zavoja potrebnih za proizvod i duljinu letve: ako je broj zavoja zuba 5, tada je potrebno najmanje 5 zavoja za izlazak vijka. Vijak izlazi za 6 okretaja. Zatim možete obrnuto izračunati udaljenost trzaja stalka prema prethodnoj stranici.
